Cintilação do display LED: causas e soluções rápidas

Conheça

Visor LED piscando é um dos problemas técnicos mais comuns enfrentados por usuários de sinalização digital, videowalls e telas de LED para palcos. Embora oscilações ocasionais pareçam inofensivas, piscadas regulares ou aleatórias podem levar à redução da visibilidade e impactar a experiência do espectador e a imagem da marca — especialmente em locais de alto tráfego, como shoppings, estádios e centros de transporte.

Neste guia, explicaremos o que significa cintilação na tela, exploraremos os motivos específicos por trás da cintilação na tela de LED e compartilharemos etapas práticas para diagnosticar e resolver o problema de forma rápida e eficiente.

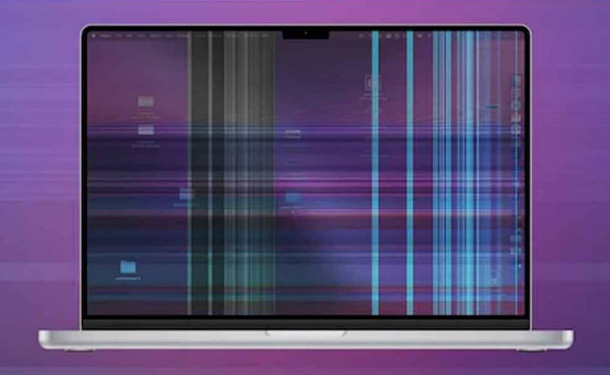

O que é cintilação na tela?

A cintilação da tela é a mudança rápida e frequente do brilho ou da cor da tela que ocorre devido a sinais de entrada instáveis, flutuações de energia ou erros de configuração de software. Em smartphones ou monitores, a cintilação pode ser causada por problemas com drivers de vídeo ou atualizações de software.

O Mercado Pago não havia executado campanhas de Performance anteriormente nessas plataformas. Alcançar uma campanha de sucesso exigiria para telas de LED, as causas geralmente são mais técnicas e diferentes das telas de LCD ou OLED. Ao contrário das telas LCD ou OLED, os displays de LED são compostos por milhares de minúsculos diodos emissores de luz, agrupados em módulos e controlados por sistemas externos. Essa modularidade introduz novos pontos de falha, incluindo módulos de energia, cabos de dados, controladores de varredura e circuitos integrados de driver.

Por exemplo, um P3.91 tela de LED ao ar livre medindo 5m x 3m contém mais de 1 milhão de LEDs individuais. Se apenas 0.1% dos circuitos integrados do driver apresentarem mau funcionamento, o resultado pode ser uma oscilação evidente em seções inteiras do display.

As 5 principais causas da cintilação do display LED

Os motivos técnicos mais frequentes por trás da cintilação da tela de LED com base em casos de serviço do mundo real são os seguintes:

Fornecimento de energia instável (40% dos problemas relatados)

A energia é a base do desempenho das telas de LED. Se a tensão de entrada for instável ou o aterramento for ruim, o sistema pode não fornecer corrente consistente aos módulos. Isso é especialmente comum em instalações externas, onde cabos longos ou separação de energia inadequada podem gerar ruído.

• Tensão abaixo de 4.6 V para um módulo com classificação de 5 V pode causar cintilação visível.
• Ondulação de energia maior que 100 mV em uma linha CC geralmente causa brilho inconsistente.

Fixar: Sempre utilize fontes de alimentação LED certificadas (como Meanwell ou G-energy) e mantenha cada fonte dentro de sua faixa de carga (idealmente 70-85% da capacidade). Isole a alimentação dos cabos de sinal sempre que possível.

Falhas na transmissão de sinais

Se o sinal de controle for perdido ou degradado entre a placa emissora e os módulos de LED, pode ocorrer cintilação aleatória ou em padrões. As causas incluem:

• Cabo CAT5/CAT6 longo sem amplificador de sinal
• Conectores ou cabos de baixa qualidade próximos a linhas de alta tensão
• Aterramento inadequado ou interferência eletromagnética(EMI)

Fixar: Utilize cabos de par trançado blindados de alta qualidade. Para distâncias superiores a 30 metros, utilize fibra óptica ou instale repetidores de sinal. Certifique-se de que os cabos estejam devidamente terminados e protegidos contra fontes de EMI.

Taxa de atualização inadequada ou incompatibilidade do modo de digitalização

A taxa de atualização é o número de vezes que a tela redesenha a imagem por segundo. Uma taxa de atualização abaixo de 1000 Hz pode produzir cintilação visível, especialmente quando a tela é gravada pela câmera (por exemplo, em eventos).

• Taxa de atualização padrão sem cintilação: ≥ 1920Hz para aplicações internas, ≥ 3840Hz para uso em transmissão.
• Incompatibilidade do modo de digitalização: por exemplo, usar uma placa de recepção de digitalização de 1/16 com módulos de digitalização de 1/8 pode causar artefatos de digitalização e cintilação.

Fixar: Ajuste a taxa de atualização no seu software de controle de LED (por exemplo, NovaLCT, Colorlight). Certifique-se de que a placa receptora corresponda ao modo de digitalização dos seus módulos. Use drivers baseados em PWM para reduzir a cintilação visível aos olhos.

Módulos de LED ou CIs de driver com defeito

Um único módulo defeituoso pode fazer uma seção inteira piscar, especialmente se o problema estiver na porta de entrada ou na linha de dados em cascata.

• A cintilação em apenas uma linha ou coluna geralmente indica um CI de driver.
• A cintilação em um bloco maior (por exemplo, 64×64 pixels) pode estar relacionada à entrada de dados ou à conexão de módulo para módulo.

Fixar: Troque o módulo de posição. A cintilação que acompanha o módulo sugere que esta é a causa mais provável. Substitua os módulos que apresentarem superaquecimento, descoloração ou danos físicos.

Sistema de controle ou firmware desatualizado

Alterar a resolução ou carregar novo conteúdo pode causar oscilação, especialmente com cartões de envio e recebimento mais antigos ou configurações de software desatualizadas.

• Algumas oscilações só são visíveis durante transições de escala de cinza.
• Outros acontecem quando o sistema não consegue igualar os níveis de brilho entre os módulos.

Fixar: Atualize o firmware do seu controlador de LED. Redefina e reconfigure as configurações de brilho, gama e atualização. Certifique-se de que o software esteja sincronizado com a versão do seu hardware, especialmente se você tiver atualizado os módulos.

Estudo de caso: Painel LED externo P6 piscando à noite

Uma loja de varejo nas Filipinas relatou linhas horizontais piscantes em seu outdoor de LED P5 de 3 x 6 m, especialmente visíveis à noite. A tela foi instalada em um ambiente de alta umidade e estava funcionando continuamente há meses.

• Diagnóstico:

Os técnicos verificaram a tensão de saída da fonte de alimentação e encontraram uma queda para 4.6 V — abaixo dos 5 V padrão exigidos pelos módulos de LED. As ventoinhas de resfriamento também estavam obstruídas com poeira, causando superaquecimento interno.

• Alternativa:

As fontes de alimentação foram substituídas por uma marca mais estável, e as ventoinhas foram limpas e reposicionadas para melhorar o fluxo de ar. A oscilação parou completamente e a tela voltou ao normal.

Como consertar a cintilação do display LED: passo a passo

Para resolver a cintilação do display LED, siga este caminho de solução de problemas:

• Verificação de energia–Use um multímetro para confirmar a saída de 4.8–2 V nos terminais do módulo para uma verificação de energia.
• Teste de caminho de sinal– Desconecte e reconecte os cabos de sinal; use uma placa receptora extra, se disponível.
• Configurações da taxa de atualização–Certifique-se de que o software do seu controlador esteja definido para pelo menos 1920 Hz.
• Troca de módulo–Teste os módulos suspeitos mudando de posição.
• Atualização do sistema de controle–Atualize o firmware e recarregue os arquivos de configuração da tela.

Ainda piscando? Pode ser uma boa ideia entrar em contato com o fornecedor da tela de LED ou do sistema de controle para fins de diagnóstico.

Como evitar a cintilação da tela em monitores de LED

Prevenir é sempre melhor do que remediar. Aqui estão algumas medidas de longo prazo para evitar a cintilação da tela de LED:

• Marcas confiáveis ​​devem ser usadas para fontes de alimentação e placas controladoras.
• Para telas voltadas para câmeras, use módulos de LED com uma taxa de atualização de pelo menos 1920 Hz, de preferência 3840 Hz.
• Não utilize as mesmas linhas de energia com máquinas pesadas ou sistemas de iluminação.
• Limpe e inspecione os cabos de sinal e de energia a cada 3–6 meses.
• Execute atualizações de firmware regularmente e salve os arquivos de configuração após grandes alterações.

Cintilação de display LED vs. cintilação comum de tela

A cintilação é um problema comum em ambos, mas a cintilação do display LED é bem diferente:

Essas diferenças ajudarão você a resolver o problema de forma mais rápida.

Consertar ou substituir? O que fazer quando a tela LED pisca,Pare

Se você tiver eliminado os problemas de energia, sinal e software e a oscilação ainda persistir, talvez seja necessário substituir o hardware.

Então você pode escolher rreparar se:

• Menos de 10% dos módulos são afetados.
• Os componentes ainda estão dentro do período de garantia.
• A tela tem menos de 5 anos

Você pode escolher rsubstituir se:

• Os módulos apresentam envelhecimento ou deterioração da cor
• O sistema de controle está desatualizado ou é incompatível
• Os reparos são mais caros do que o custo de substituição

Conclusão

A cintilação do display LED pode afetar o desempenho, a satisfação do espectador e o impacto da marca. A maioria dos problemas de oscilação são fáceis de resolver com uma abordagem estruturada quando o problema é causado por instabilidade de energia, cabeamento ruim ou configurações desatualizadas.

Ação rápida e informada é sempre a chave para restaurar a tela,desempenho em pouco tempo, desde a verificação dos níveis de tensão até a atualização do sistema de controle. E se você não tiver certeza de por onde começar, não se preocupe: estamos aqui para ajudar. Entre em contato com nossa equipe para orientação especializada caso precise de diagnóstico remoto, peças de reposição ou suporte completo para tela de LED.

Perguntas Frequentes

1.Por que minha tela de LED pisca apenas às vezes?

A cintilação intermitente geralmente é um sinal de cabos soltos ou problemas relacionados à temperatura no sistema de energia ou sinal.

2.A umidade pode causar cintilação?

Sim, a umidade pode causar danos aos circuitos internos ou conectores, o que pode resultar em oscilação, que pode ser temporária ou permanente.

3.Qual taxa de atualização devo usar para evitar cintilação?

1920 Hz é a taxa de atualização mínima recomendada para um bom desempenho visual, especialmente para telas de câmera.

4.A cintilação danificará minha tela de LED?

A cintilação prolongada pode causar tensão nos CIs do driver ou nos componentes de energia, o que pode causar danos permanentes.
